为什么PCB线路板要把过孔堵上?

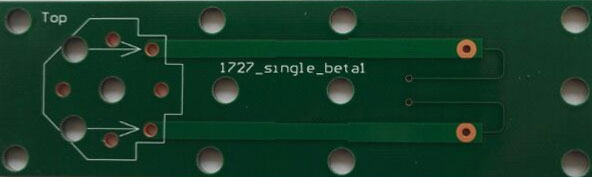

导电孔Via hole又名导通孔，为了达到客户要求，线路板导通孔必须塞孔，经过大量的实践，改变传统的铝片塞孔工艺，用白网完成线路板板面阻焊与塞孔。生产稳定，质量可靠。Via hole导通孔起线路互相连结导通的作用，电子行业的发展，同时也促进PCB线路板的发展，也对印制板制作工艺和表面贴装技术提出更高要求。

随着电子产品向“轻、薄、短、小”方向发展，PCB也向高密度、高难度发展，因此出现大量SMT、BGA的PCB，而客户在贴装元器件时要求塞孔，那么塞孔有什么作用呢，下面跟随武汉pcb电路板小编一起了解一下。

主要有以下几个作用：

1、防止PCB过波峰焊时锡从导通孔贯穿元件面造成短路;特别是我们把过孔放在BGA焊盘上时，就必须先做塞孔，再镀金处理，便于BGA的焊接。

2、避免助焊剂残留在导通孔内;

3、电子厂表面贴装以及元件装配完成后PCB在测试机上要吸真空形成负压才完成：

4、防止表面锡膏流入孔内造成虚焊，影响贴装;

5、防止过波峰焊时锡珠弹出，造成短路。
