高速PCB中的过孔设计需要注意什么？

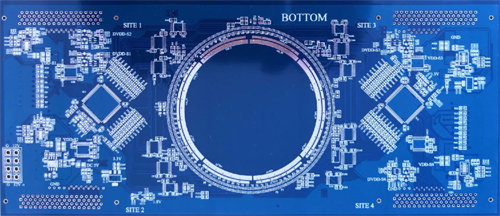

过孔也称金属化孔。在双面板和多层板中，为连通各层之间的印制导线，在各层需要连通的导线的交汇处钻上一个公共孔，即过孔。过孔的参数主要有孔的外径和钻孔尺寸。

通过对过孔寄生特性的分析，我们可以了解，在高速PCB设计中，看似简单的过孔往往也会给电路的设计带来很大的负面效应。武汉pcb电路板小编为了减小过孔的寄生效应带来的不利影响，在设计中可以尽量做到：

1、从成本和信号质量两方面考虑，选择合理尺寸的过孔大小。比如对6-10层的内存模块PCB设计来说，选用10/20Mil（钻孔/焊盘）的过孔较好，对于一些高密度的小尺寸的板子，也可以尝试使用8/18Mil的过孔。受限于技术条件，很难使用更小尺寸的过孔了。对于电源或地线的过孔则可以考虑使用较大尺寸，以减小阻抗。

2、上面讨论的两个公式可以得出，使用较薄的PCB板有利于减小过孔的两种寄生参数。

3、PCB板上的信号走线尽量不换层，也就是说尽量不要使用不必要的过孔。

4、电源和地的管脚要就近打过孔，过孔和管脚之间的引线越短越好，因为它们会导致电感的增加。同时电源和地的引线要尽可能粗，以减少阻抗。

5、在信号换层的过孔附近放置一些接地的过孔，以便为信号提供比较近的回路。甚至可以在PCB板上大量放置一些多余的接地过孔。

当然，在设计时还需要灵活多变。前面讨论的过孔模型是每层均有焊盘的情况。
