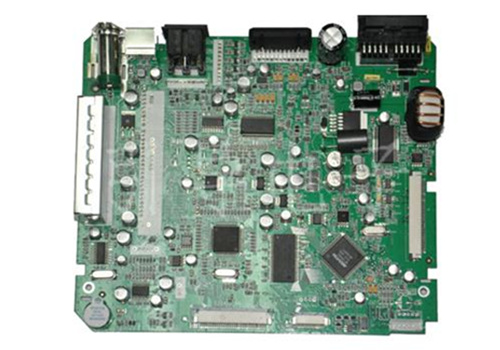

武汉pcb电路板小编介绍目前的电路板，主要由以下组成：
线路与图面（Pattern）：线路是做为原件之间导通的工具，在设计上会另外设计大铜面作为接地及电源层。线路与图面是同时做出的。
介电层（Dielectric）：用来保持线路及各层之间的绝缘性，俗称为基材。
孔（Through hole / via）：导通孔可使两层次以上的线路彼此导通，较大的导通孔则做为零件插件用，另外有非导通孔（nPTH）通常用来作为表面贴装定位，组装时固定螺丝用。
防焊油墨（Solder resistant /Solder Mask) ：并非全部的铜面都要吃锡上零件，因此非吃锡的区域，会印一层隔绝铜面吃锡的物质（通常为环氧树脂），避免非吃锡的线路间短路。根据不同的工艺，分为绿油、红油、蓝油。
丝印（Legend /Marking/Silk screen）：此为非必要之构成，主要的功能是在电路板上标注各零件的名称、位置框，方便组装后维修及辨识用。
表面处理（Surface Finish）：由于铜面在一般环境中，很容易氧化，导致无法上锡（焊锡性不良），因此会在要吃锡的铜面上进行保护。保护的方式有喷锡（HASL），化金（ENIG），化银（Immersion Silver)，化锡（Immersion Tin），有机保焊剂（OSP），方法各有优缺点，统称为表面处理。
作用如下：
焊盘：用于焊接元器件引脚的金属孔。
过孔：有金属过孔 和 非金属过孔，其中金属过孔用于连接各层之间元器件引脚。
安装孔：用于固定电路板。
导线：用于连接元器件引脚的电气网络铜膜。
接插件：用于电路板之间连接的元器件。
填充：用于地线网络的敷铜，可以有效的减小阻抗。
电气边界：用于确定电路板的尺寸，所有电路板上的元器件都不能超过该边界。
