PCB双面柔性板设计制作要点

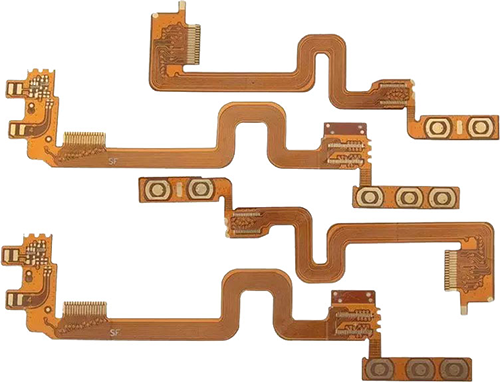

PCB双面柔性板是一种具有弯曲性和折叠性能的电路板。与传统的刚性板相比，柔性板可以在不影响电路性能的情况下在不同的形状和尺寸上进行弯曲和弯折，从而满足不同应用场合下电路的需求。湖北楚仓电子有限公司在设计和安装双面柔性板时，需要考虑以下几个方面的要求：

一、设计要求：

1.优化电路布局：尽可能减少电路的层数和面积，将电路布局在一个面上，避免在柔性板上做多层交叉布线，以避免信号的干扰和屏蔽。

2.控制布线宽度和间距：根据电路中的信号频率和功率，选择合适的布线宽度和间距，以满足对信号质量和EMC（电磁兼容）的要求。

3.增加接地和电源：在设计双面柔性板时，应考虑增加接地和电源，以提高电路的可靠性和稳定性。

4.考虑局部加强：在柔性板的孔洞和薄片处，可以加入金属加固环或垫片进行局部加强，防止在安装和使用过程中出现高应力局部断裂。

二、制造要求：

1.选择合适的材料：在选择柔性板材料时，需要考虑材料的粘着性、耐温性、耐化学腐蚀性、电气性能等因素，以满足不同应用场合下的要求。

2.控制加工精度：制造双面柔性板时，需要控制加工精度，避免在加工过程中出现误差和损伤，影响电路性能。

3.避免“波纹”现象：在制造和安装柔性板时，需要注意避免由于不当处理造成的“波纹”现象，影响电路的稳定性和可靠性。

三、安装要求：

1.避免过度弯曲：在安装双面柔性板时，需要避免过度弯曲和弯折，以免造成电路层之间的脱离和损伤。

2.控制温度和湿度：在安装柔性板时，需要控制环境的温度和湿度，以避免板材发生变形和老化。

3.避免机械损伤：在安装和使用柔性板时，需要避免机械损伤和划伤，以保护板材和电路的完整性。

以上就是关于PCB双面柔性板设计和安装要求的相关内容。在实际的应用中，需要根据不同的项目和要求，进行特定的设计和制造，以满足不同需求场合下的要求。
